Компания «Строй ЛЭП» осуществляет полный комплекс строительно-монтажных и пусконаладочных работ на объектах энергетики «под ключ»: от проектирования до ввода в эксплуатацию с проведением всех необходимых процедур документального и технического сопровождения
Все энергообъекты нового строительства, технического перевооружения или капитального ремонта должны отвечать требованиям надежности работы и безопасной эксплуатации

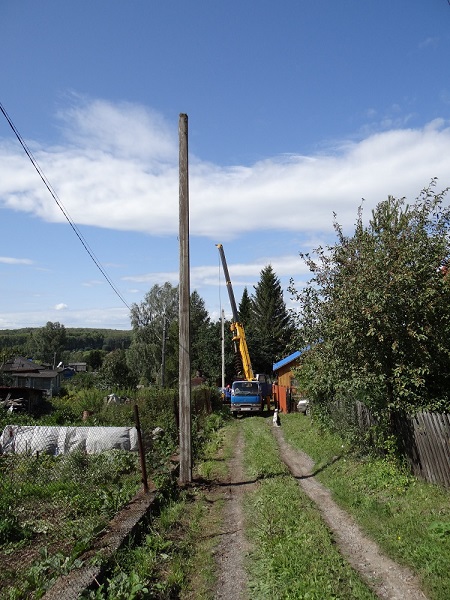

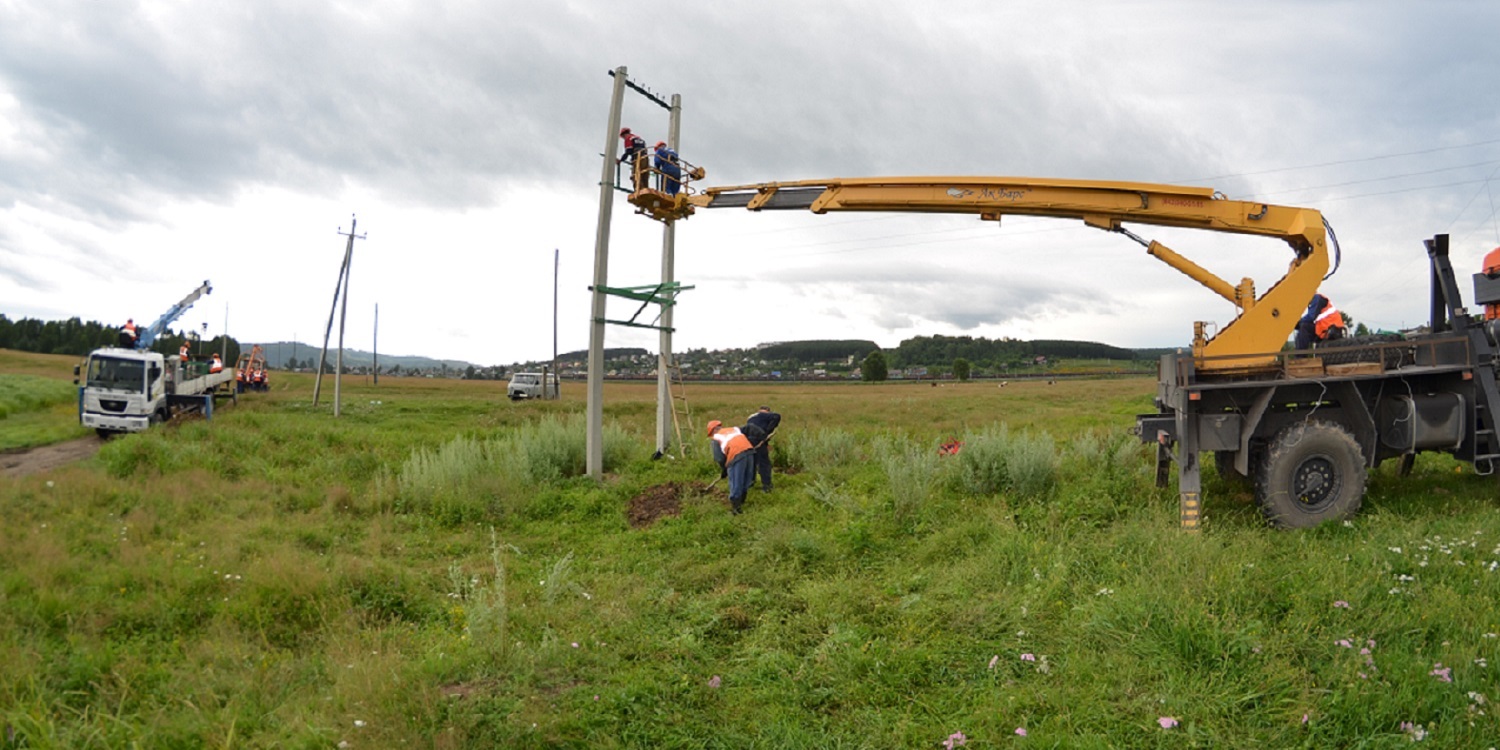

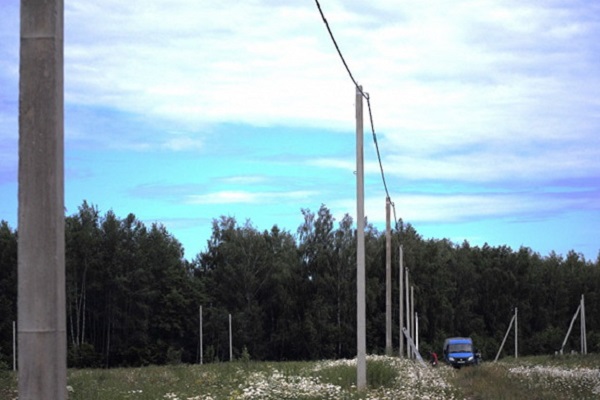

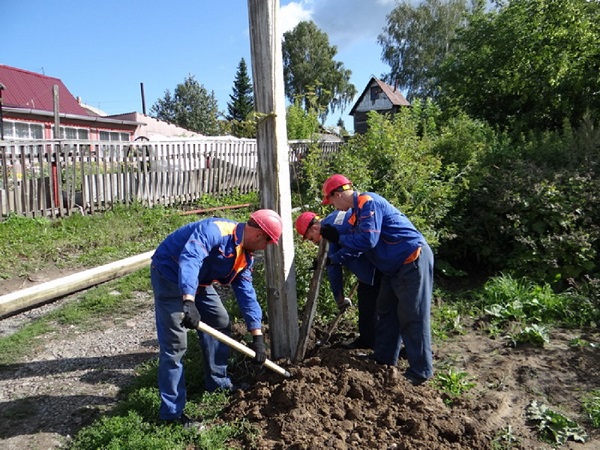

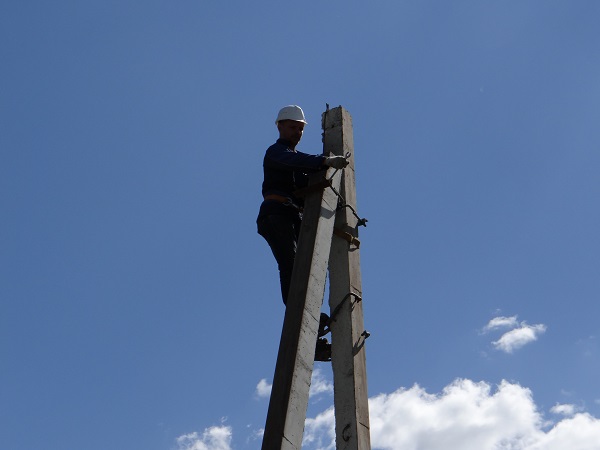

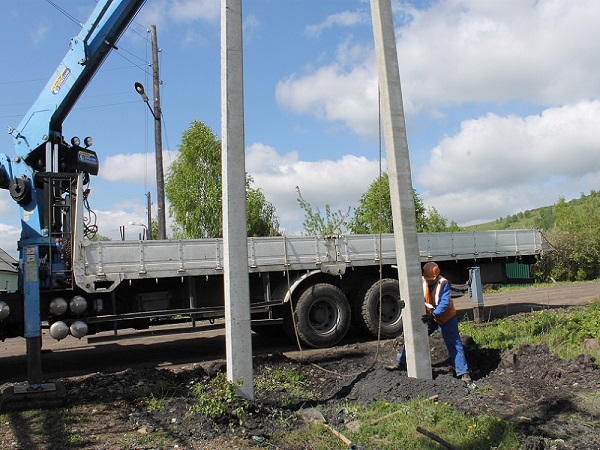

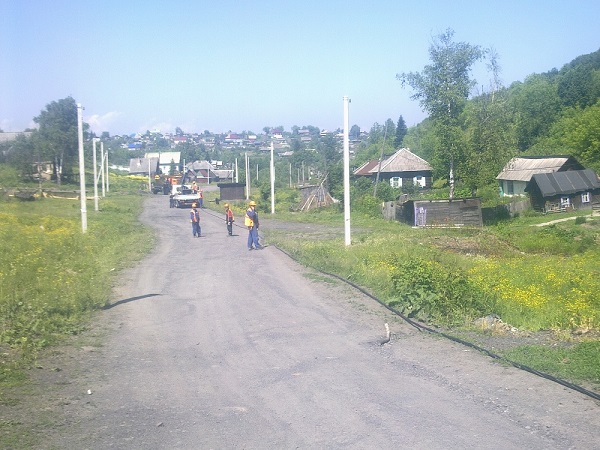

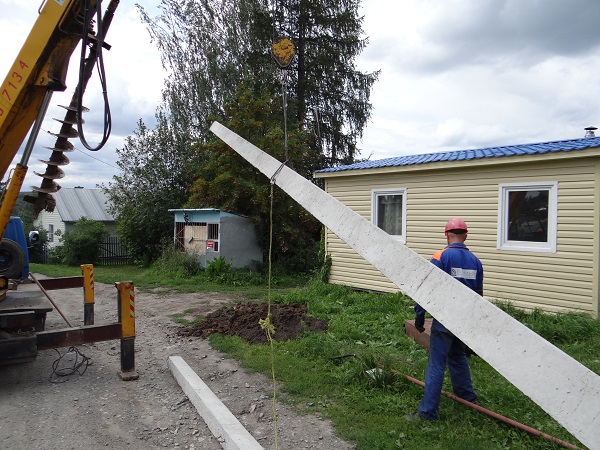

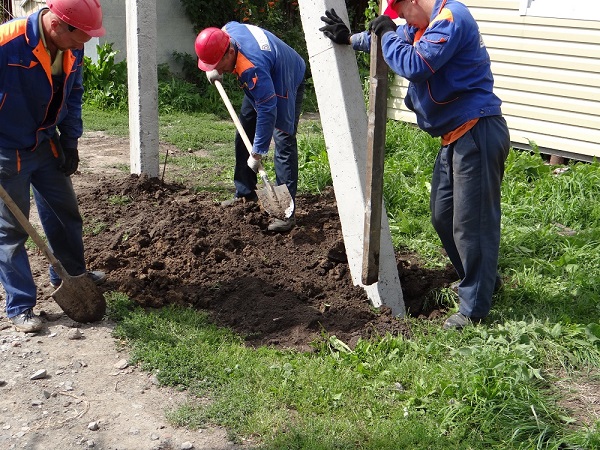

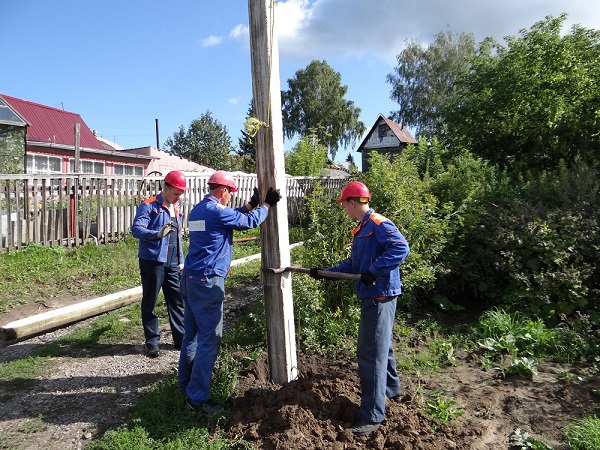

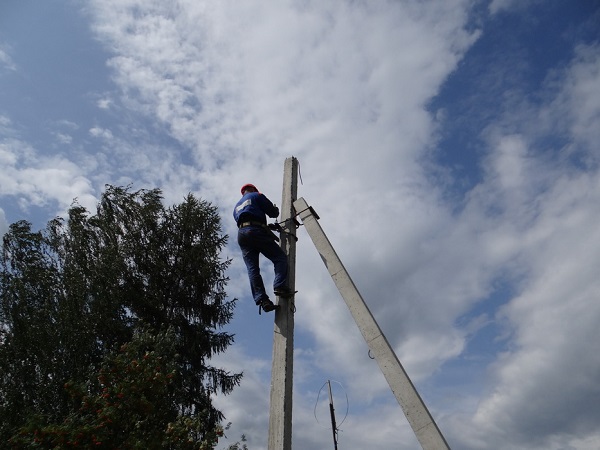

Для сооружения ВЛ напряжением до 10 кВ включительно широко применяются железобетонные опоры. В настоящее время доля ВЛ с железобетонными опорами составляет около 80% протяженности всех строящихся линий.
Железобетонные опоры обладают высокой механической прочностью, долговечны и не требуют больших расходов при эксплуатации. Затраты труда на их сборку значительно ниже, чем на сборку деревянных и металлических.
В железобетонных опорах основные усилия при растяжении воспринимает стальная арматура, а при сжатии — бетон. Примерно одинаковые коэффициенты температурного расширения стали и бетона исключают появление в железобетоне внутренних напряжений при изменениях температуры. Положительным качеством железобетона является также надежная защита металлической арматуры от коррозии.

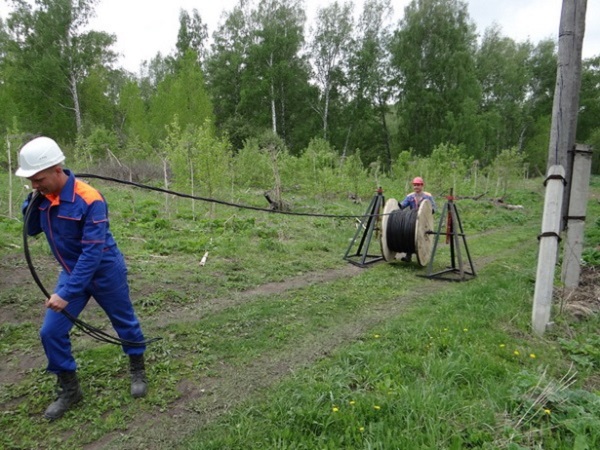

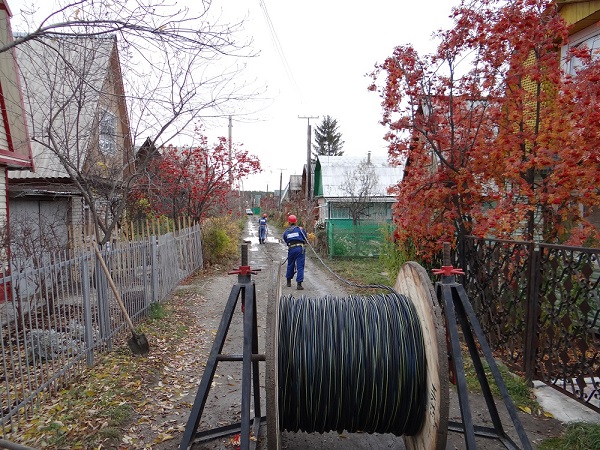

Провод СИП предназначен для передачи и распределения электроэнергии в силовых и осветительных сетях на переменное напряжение до 1 кВ. Он хорошо подходит для выполнения ответвлений от ЛЭП до ввода в здание, а также для монтажа по стенам зданий и сооружений. Данный тип прокладки наиболее распространен в городских условиях.

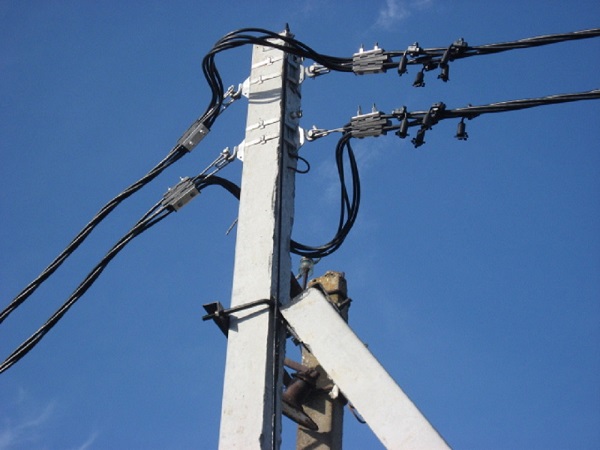

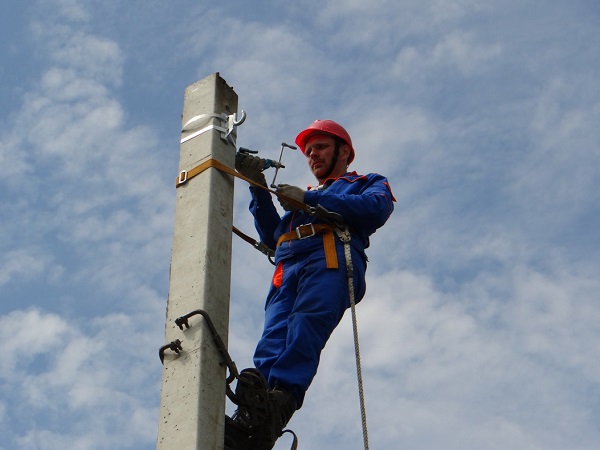

Прокладка провода осуществляется с помощью специальной арматуры: анкерных зажимов в комплекте с анкерными кронштейнами. Кронштейны крепятся непосредственно к опоре, а анкерные зажимы через тросовую петлю цепляются к ним. Монтажная система, в которую входят анкерные зажимы и кронштейны, позволяет монтировать провод СИП на любых поверхностях и надежно фиксировать его на поворотах, не допуская натяжения и провисания линии.
Для выполнения ответвлений от линии электропередач проводом СИП применяются прокалывающие зажимы — специальный тип арматуры, позволяющий выполнять работы, не нарушая целостность изоляции провода. Прокалывающие зажимы дают возможность осуществлять монтаж и ответвление провода от магистрального, находящегося под напряжением.

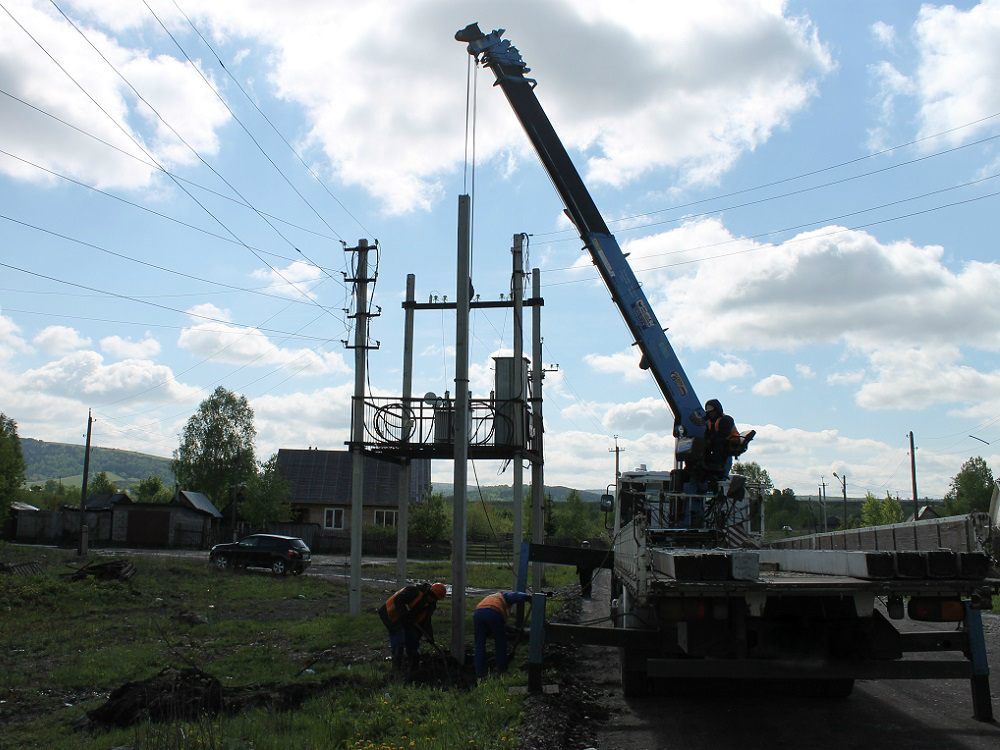

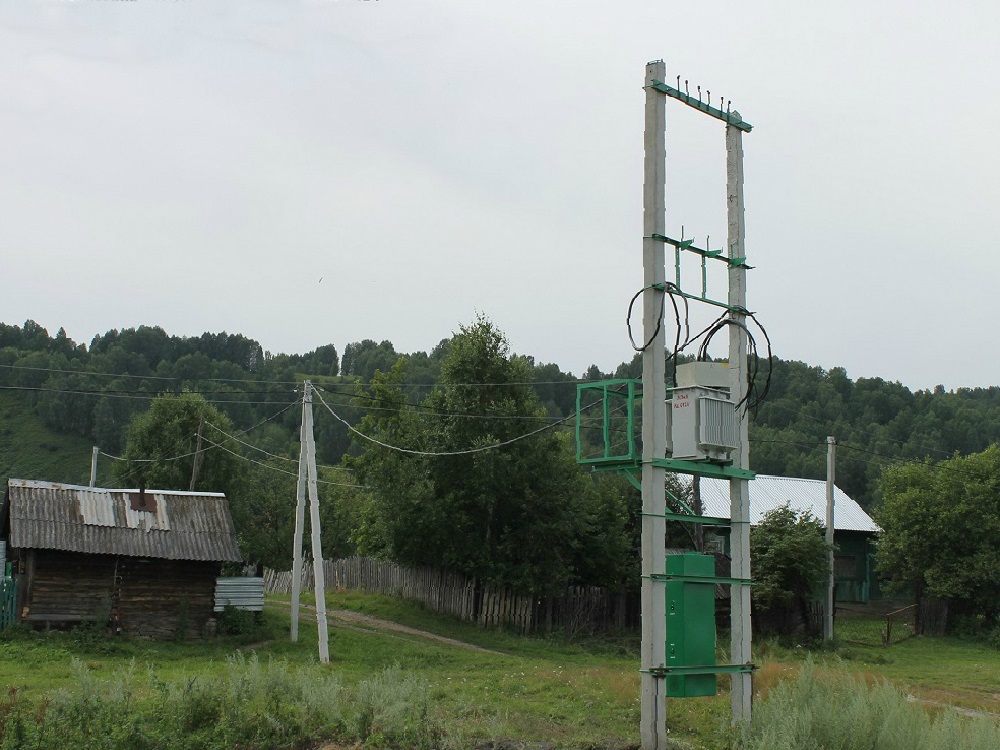

Место установки трансформаторной подстанции должно выбираться в строгом соответствии с правилам пожарной безопасности и устройства электроустановок. При этом должны быть обеспечены:

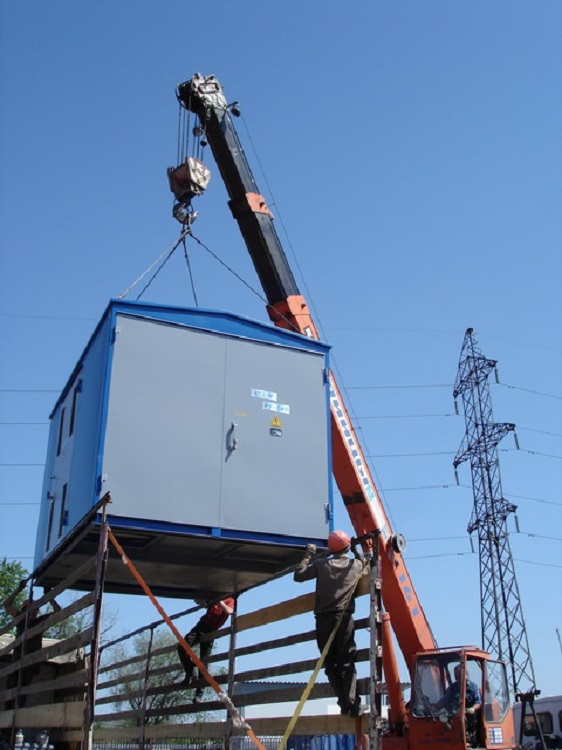

КТПН устанавливается без силового трансформатора на специально подготовленный фундамент и заземляется. При устройстве фундамента необходимо учесть количество и порядок размещения закладных труб для прохода кабелей с запасом 50%. Высота опорной конструкции зависит от нескольких факторов:
После установки КТПН следует смонтировать все комплектные монтажные изделия и электроаппаратуру, демонтируемые на период транспортировки.
Подключение вводов, монтаж и подключение трансформатора, соединение сборных соединительных шин производится только после окончательной установки, сборки и заземления КТПН на месте ее дальнейшей эксплуатации.

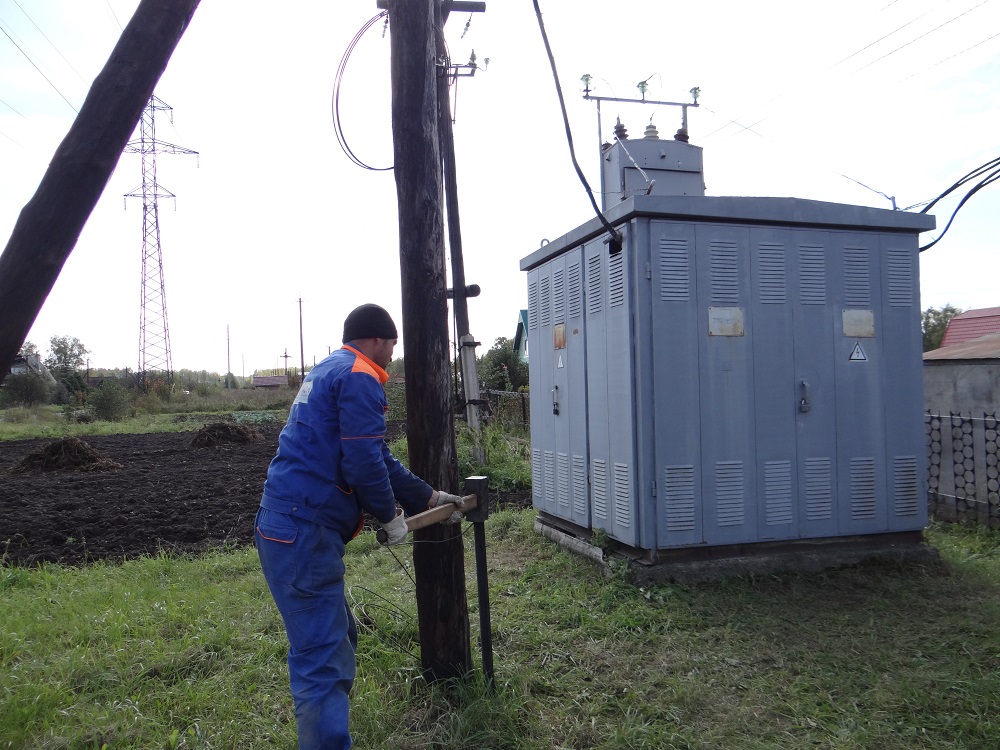

При исполнении трансформаторной подстанции с воздушным вводом на крыше КТПН устанавливается высоковольтный блок, состоящий из токопроводников на опорных изоляторах, проходных изоляторов, ограничителей перенапряжения.
Кабели с алюминиевыми жилами, присоединяемые к распредустройствам КТПН, должны быть оконцованы кабельными наконечниками по ГОСТ 7397 или медно-алюминиевыми наконечниками по ГОСТ 8581.
